          詳情說明:

          ZH-CB-B插拔壽命試驗機(帶力值)
          本機適用于手機充電器帶插頭和耳機的插拔壽命試驗,模仿實際的使用動作檢測插頭的使用壽命。觸摸屏內可以顯示力值大小和力值曲線。

          一、技術參數
          型    號:ZH-CB-B
          插拔速度:10~30次/分鐘可調
          插拔行程:0-50mm可調(利用偏心輪結構)
          工件數量:1個
          用交流電機:25W
          數顯計數器:100000次
          力值傳感器:5kg
          外形尺寸:L610*H600*W420mm
          重  量約:35kg
          電    源:AC220V
          功    率:400W

          二、系統結構

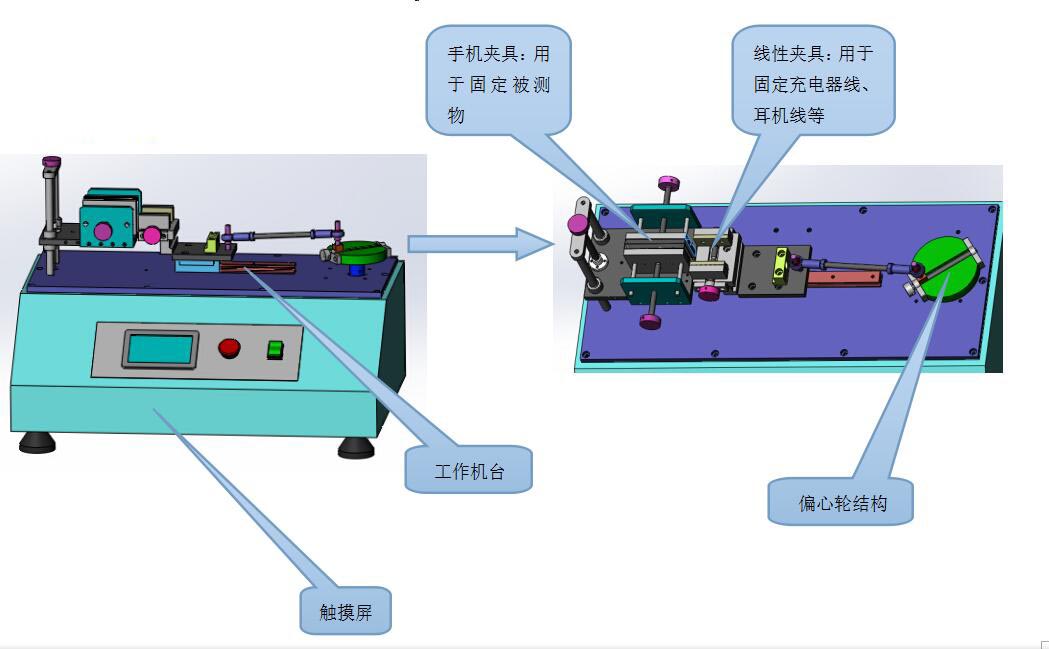

          系統結構
          插拔力試驗機平面圖
          動作原理:
          系統采用觸摸屏與PLC通訊→控制交流電機驅動滾珠絲杠→偏心輪結構反復做左右插拔動作,同時,測力傳感器實時測量插拔力值,并反饋給PLC,記錄插拔過程中力的變化,并顯示在觸摸屏上。

          三、機器特點
          1.節能省電25%左右;
          2.可以實時顯示插拔力值大小
          3.具備次數自動記憶、掉電記憶;
          4.壽命次數累計、達到所設定次數自動停機;
          5.采用液晶觸摸式控制屏+PLC可編程控制器作動作程控;

          四、功能說明
          1.自動和手動功能
          2.計數清零以及力值清零功能
          3.插拔速度可調
          4.傳感器過載保護功能
          5.力值顯示功能
          6.曲線顯示功能

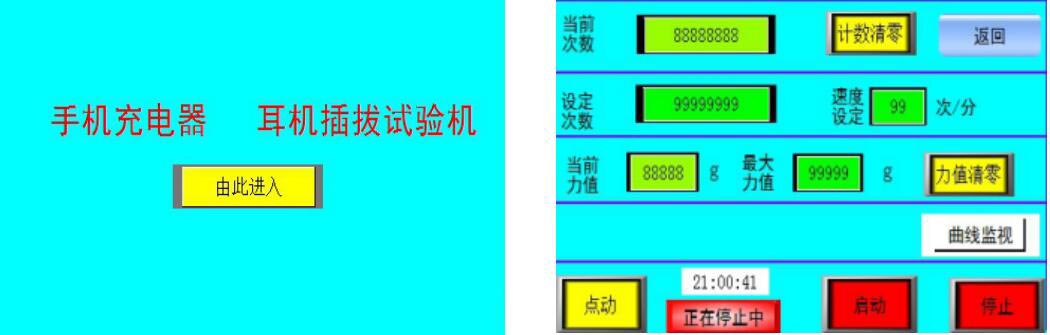

          7.操作界面(如下圖)
          插拔力試驗機操作界面
          五、基本配置:
          1.機臺本體:1臺
          2.人機界面:1套
          3.PLC控制器:1套
          4.電 機:1套
          5.調速器:1個
          6.導 軌:1條
          7.力值傳感器:1套
          8.節能系統:1套
          9.開關電源:1個
