          詳情說明:

          ZH-WD-B微跌落試驗機
          本機適用于手機等電子類產品作重復跌落測試,以檢測產品由一定高度落下之耐沖擊性。

          一、技術參數
          型  號:ZH-WD-B
          工位數:2
          允許試件重量:2kg(max)
          跌落高度:0~150mm
          測試速度范圍:0~30次/min
          測試次數:100000次
          外形尺寸:L820xH750xW450mm
          重  量約:40kg
          氣  源:≥0.5Mpa
          電  源:AC 220V
          功  率:400W

          二、系統結構及原理:

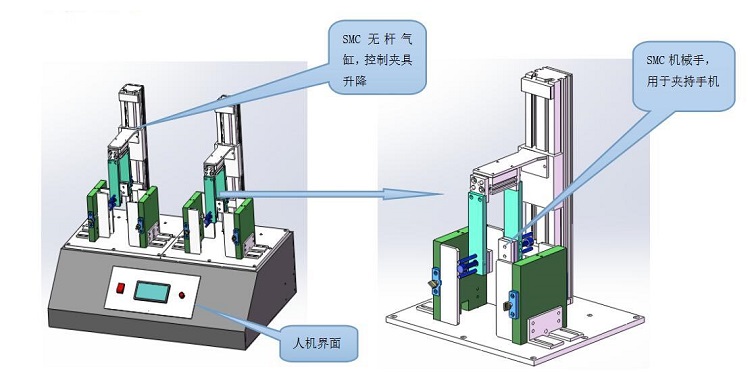

          系統結構
          系統結構及原理
          動作原理:
          升降氣缸帶動夾具下降將手機夾住→上升→松開氣手指→手機成自由跌落運動→復位氣缸將手機復位→升降氣缸帶動夾具下降將手機夾住→上升→松開氣手指→手機成自由跌落運動,如此反復直至設定次數。

          三、機器特點:
          節能省電25%左右;
          可設定次數自動停止;
          提示功能:能設定次數定值,可自動停止測試;
          兩個工位分別獨立計數,到達設定次數自動停止測試;
          采用液晶觸摸式控制屏+PLC可編程控制器作動作程控;
          跌落表面材料:鋁,厚度為10mm。跌落處采用四個復位氣缸;
          采用氣動組件及專制控制方式,極大地提升測試速度和一致性;
          采用無桿氣缸作為手機提起、跌落驅動源,配以精密雙動氣缸作歸位動作,耐久使用。

          四、功能說明:
          自動和手動功能
          次數清零功能
          工位選擇功能
          速度調節功能

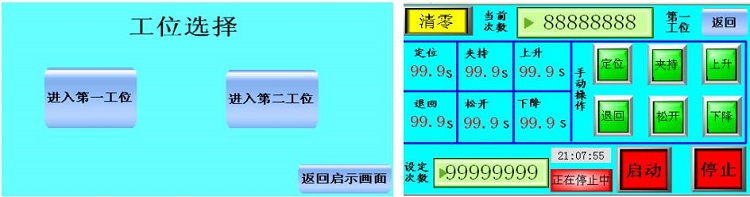

          操作界面(如圖)
           兩工位微跌試驗機
          五、基本配置:
          機臺本體:1臺
          人機界面:1套
          PLC控制器:1個
          SMC無桿氣缸:2個
          SMC復位氣缸:4個
          SMC氣  爪:2個
          節能電磁閥:6個
          開關電源:1個
          電路程序:正航研發
